Symbol rozłącznika

Czym jest symbol rozłącznika?

Symbol rozłącznika to graficzne przedstawienie elementu elektrycznego, niezbędnego w niektórych układach elektronicznych. Rozłącznik jest rodzajem połącznika, przeznaczonym do włączania i wyłączania konkretnych prądów roboczych (także przeciążeniowych). Jako przykład rozłącznika mona podać stycznik.

Jak wygląda symbol rozłącznika?

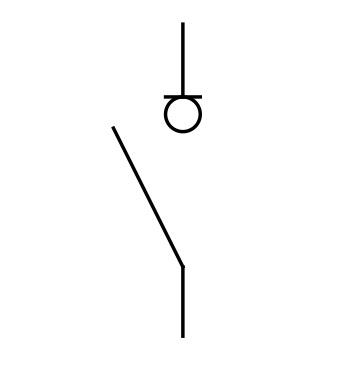

Symbol składa się z łamanej, która w dolnej części jest pionową linią, wyżej przechylającą się ukośnie w lewo. Po prawej stronie znajduje się okrąg, nad którym stykają się prostopadle pozioma i pionowa linia.

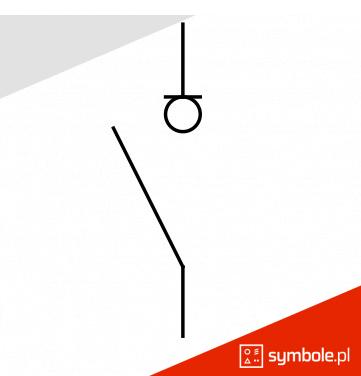

Symbol rozłącznika, źródło: Wikipedia

Gdzie pojawia się symbol rozłącznika?

Symbol ten jest przydatny w dziedzinach technicznych, zwłaszcza elektrotechnice. Stosowany przede wszystkim w schematach elektronicznych.
