Symbol żarówki

Czym jest symbol żarówki?

Symbol żarówki to w schematach elektrycznych i elektronicznych znak wyobrażający żarówkę. Jest to rodzaj symbolu technicznego.

Jak wygląda symbol żarówki?

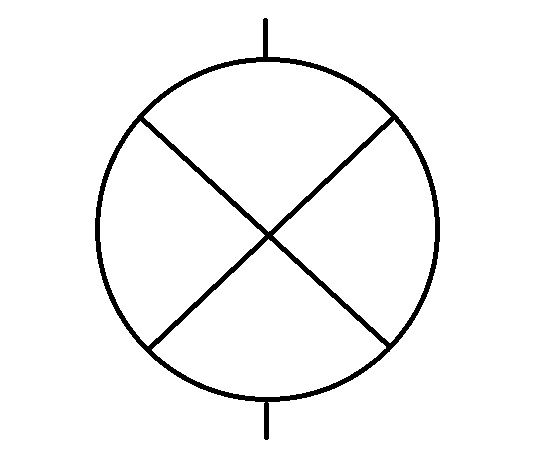

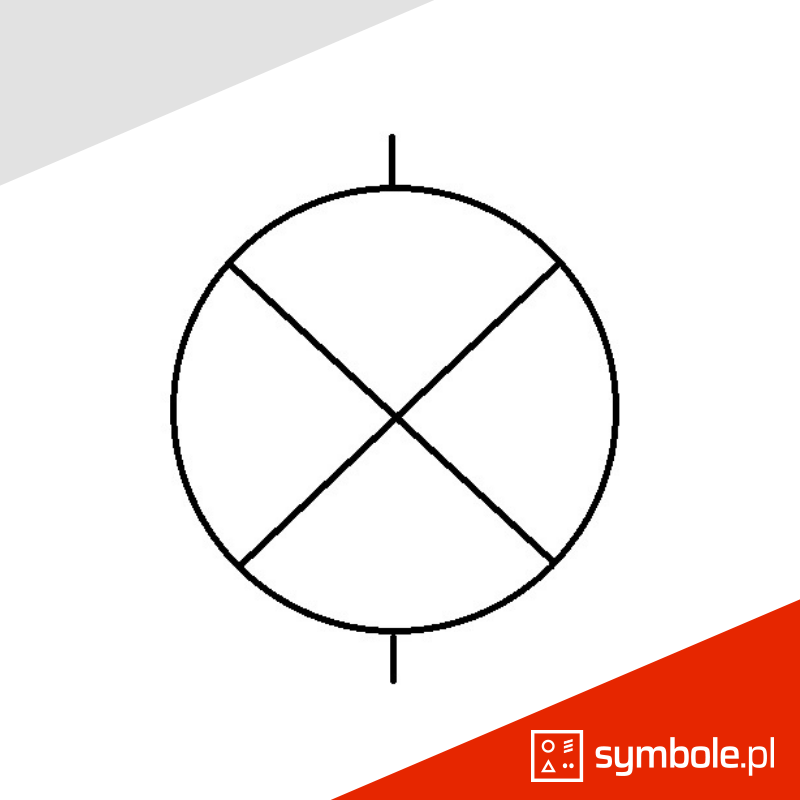

Symbol żarówki to okrąg z wpisanym w środku równoramiennym krzyżem w formie „X”. Z okręgiem połączone są dwie pionowe linie wychodzące w dwie strony, które wyobrażają ciągłość obwodu przedstawionego na schemacie.

Podobnie na schematach oznacza się lampę, nie tylko samą żarówkę.
