Symbol triaka

Czym jest triak?

Triak to element półprzewodnikowy z rodziny tyrystorów, który składa się z pięciowarstwowej struktury. Jeśli chodzi o funkcjonalność to triak ma charakter dwóch połączonych antyrównolegle tyrystorów.

Triak posiada 3 końcówki i działa w obu kierunkach polaryzacji (dodatnim i ujemnym).

Jak wygląda symbol triaka?

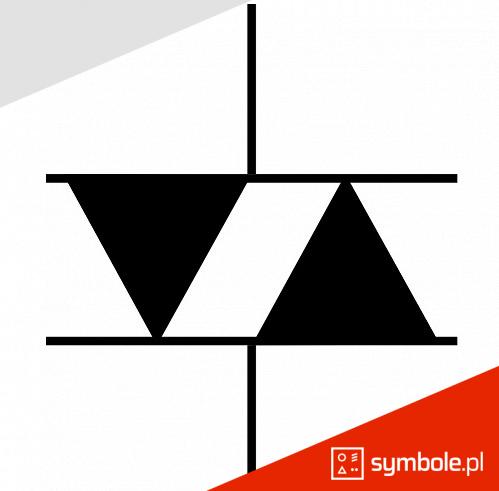

Graficznie triak jest przedstawiony jako dwa trójkąty, jeden ułożony podstawą do dołu, drugi podstawą do góry. Umieszczone są one między równoległymi liniami. Od linii odchodzą dwie kreski pionowe, prostopadle do poziomych linii. Z lewej strony umieszczona jest też skośna łamana.

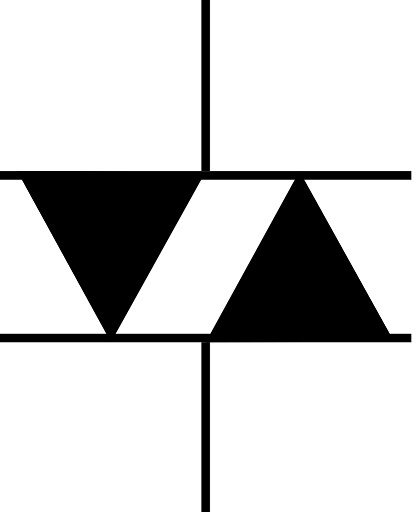

Symbol triaka, źródło: Wikipedia Commons

Gdzie można spotkać symbol triaka?

Symbol triaka znajdziemy najczęściej w schematach elektrycznych, w projektach układów elektrycznych.
