Symbol tranzystora

Czym jest symbol tranzystora?

Symbol tranzystora wyobraża graficznie półprzewodnikowy element elektroniczny, który ma zdolność wzmacniania sygnału elektrycznego. Ze względu na zasadę działania tranzystory dzieli się na bipolarne i unipolarne. Te pierwsze charakteryzują się przepływem prądu przez złącza półprzewodnika o różnym typie przewodnictwa. W tych drugich prąd przepływa przez półprzewodnik o jednym typie przewodnictwa.

Jak wygląda symbol tranzystora?

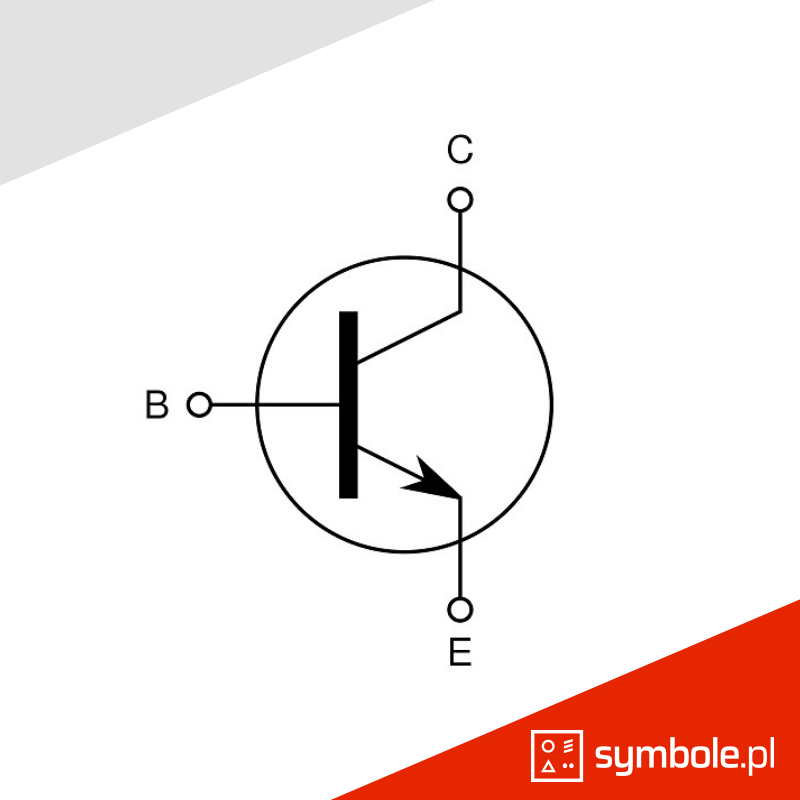

Symbol tranzystora składa się z okręgu i trzech wychodzących z niego linii: z góry, z dołu i z lewej strony. W zależności od rodzaju (bipolarne, unipolarne) litery wpisane przy liniach różnią się kolejnością, różne też jest umiejscowienie strzałki w okręgu.

Gdzie można znaleźć symbol tranzystora?

Wykorzystuje się go w schematach elektrycznych, w układach tranzystorowych, a także w ilustracjach pokazujących ich działanie.
