Symbol przekaźnika

Czym jest przekaźnik?

Przekaźnik jest urządzeniem elektrycznym lub elektronicznym, stworzonym po to, by powodować zmianę w jednym (lub więcej) obwodzie wyjściowym. Przykładem takiej zmiany może być zmiana napięcia, natężenia prądu, temperatury lub innej wielkości fizycznej. Zachodzi ona w taki sposób, że po przekroczeniu pewnej wartości zmienia się skokowo.

Jak wygląda symbol przekaźnika?

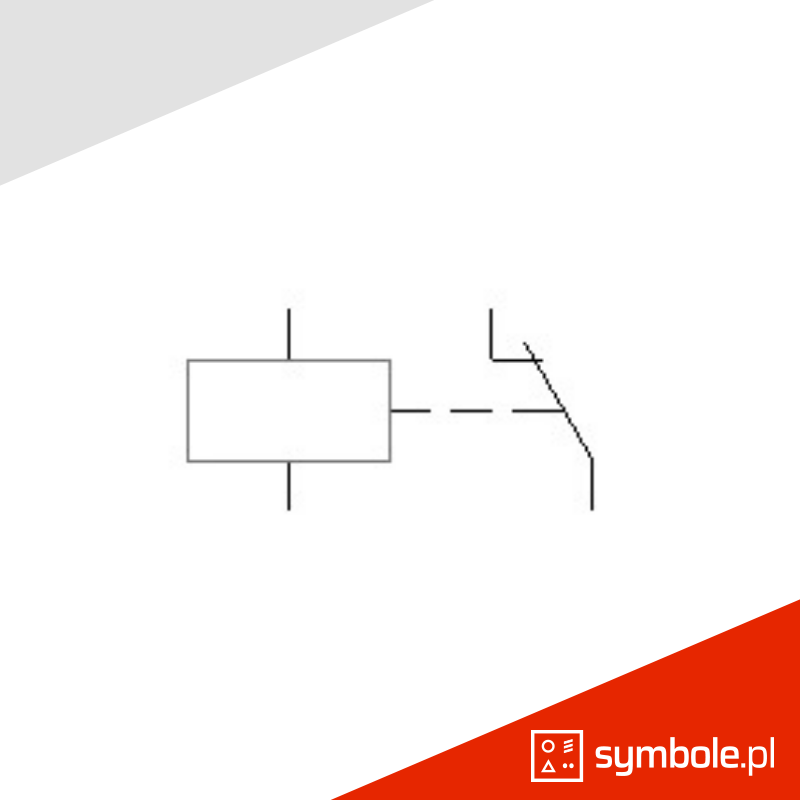

Symbol przekaźnika to symbol techniczny, złożony z prostokąta, z którego wychodzą w dwie strony dwie pionowe linie. Z krótszego boku wychodzi linia przerywana, która łączy się z łamaną – wyobrażającą przełącznik styków.

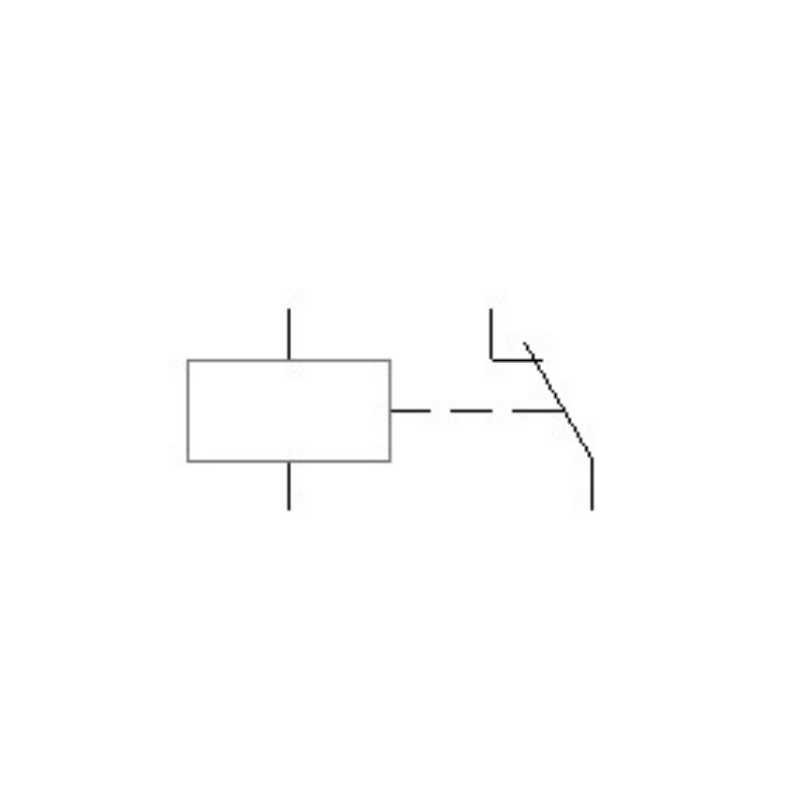

Symbol przekaźnika, źródło: Wikipedia

Gdzie można spotkać symbol przekaźnika?

Symbol ten używany jest najczęściej w schematach elektrycznych. Jest znakiem czysto technicznym.
