Oznaczenia spoin

Oznaczenia spoin

Oznaczenia spoin to określone symbole, które zawierają informacje na temat typu i kształtu spoin. Dodatkowe znaki symbolizują także kształt lica spoiny.

Oznaczenia służą do przedstawienia połączeń spawanych na rysunkach technicznych. Umowny znak spoiny przypomina przy tym kształt samej spoiny.

Symbole wyznaczone są przez Polską Normę (PN-EN 22553:1997), a przez to ściśle określone.

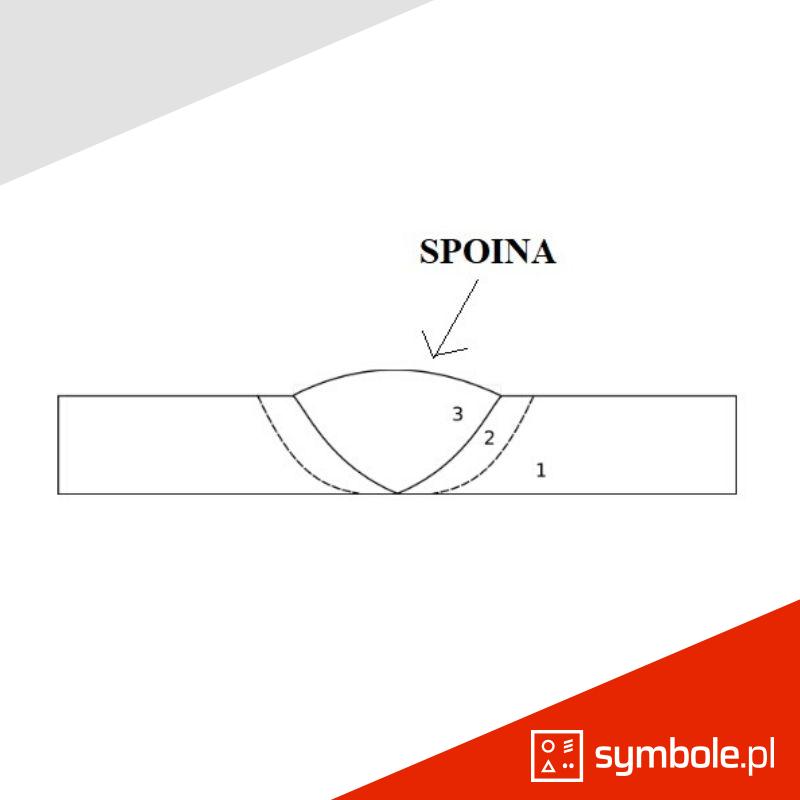

Spoina, źrodło: https://pl.m.wikipedia.org/wiki/Plik:Strefy_zlacza_spawanego.svg, licencja: https://creativecommons.org/licenses/by-sa/3.0/deed.pl, autor: AvantaR

W jaki sposób oznacza się spoiny?

Spoiny mogą mieć następujące oznaczenia:

1) oznaczenie typu spoiny;

typ spoiny oznacza się określonym symbolem w zależności od rodzaju połączenia. Wyróżnia się przy tym spoiny: czołowe (jednostronne i dwustronne), pachwinowe (jednostronne i dwustronne) i inne (brzeżna, brzegowa i otworowa). Wśród nich istnieją jeszcze liczne podkategorie spoin.

Polska Norma wyznacza znaki umowne dla następujących typów spoin: brzeżna, grzbietowa, czołowa I, czołowa V, czołowa ½ V, czołowa Y, czołowa ½ Y, czołowa U, czołowa ½ U, czołowa V o stromych brzegach, pachwinowa, otworowa, punktowa, liniowa, ½ V o stromym brzegu, bezotworowa punktowa, bezotworowa liniowa;

2) oznaczenie kształtu lica spoiny;

kształt lica spoiny oznacza się określonym symbolem:

kreska to płaskie lico spoiny,

wklęsły łuk to wklęsłe lico spoiny,

wypukły łuk to wypukłe lico spoiny.
