Oznaczenia prądu

Czym są oznaczenia prądu?

Oznaczenia prądu to symbole używane w układach elektrycznych do przedstawienia prądu stałego lub zmiennego w formie graficznej.

Jak wyglądają oznaczenia prądu?

Symbole prądu dzielą się na te oznaczające prąd stały i te oznaczające prąd zmienny. Prądowi stałemu przypisuje się dwa symbole: duże litery DC wpisane w prostokąt i poziomą linię prostą.

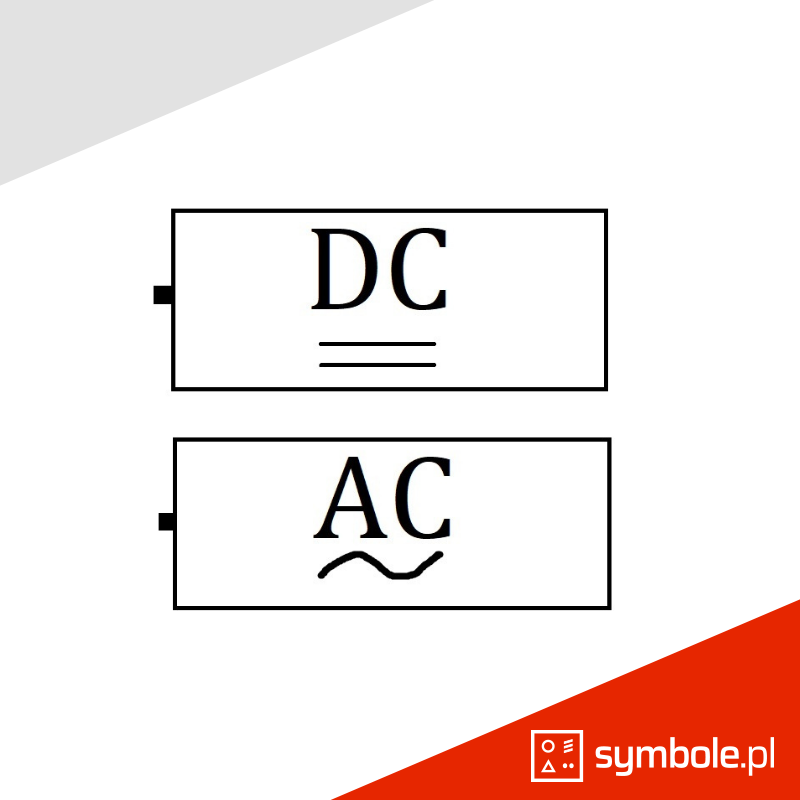

Oznaczenia prądu, od góry - prąd stały, prąd zmienny

Prąd zmienny jest oznaczany za pomocą liter AC w prostokącie oraz poziomej pojedynczej fali. W zależności od częstotliwości oznaczanego prądu symbol może składać się z jednej, dwóch lub trzech poziomych fal.

Gdzie stosuje się oznaczenia prądu?

Używane są one w schematach elektrycznych oraz w planach instalacji.
