Oznaczenia kondensatorów

Czym są oznaczenia kondensatorów?

Kondensator to element elektryczny lub elektroniczny. Składa się z dwóch przewodzących okładzin, rozdzielonych izolatorem. Gromadzi on ładunki elektryczne i energię elektryczną. Głównymi parametrami oznaczanymi w kondensatorach jest pojemność i napięcie.

Jak wyglądają oznaczenia kondensatorów?

Kondensatory oznaczane są za pomocą alfanumerycznego kodu (kombinacji cyfr i liter). Pojemność oznacza się w formie trzech cyfr, gdzie pierwsza i druga to cyfry znaczące, trzecia – mnożnik wskazuje ona także na liczbę zer występujących po dwóch pierwszych cyfrach. Mnożniki zastępują przecinki. Są nimi litery: p, n, µ, m. Przykładowe zapisy:

  • napis 47 oznacza 4,7pF
  • napis 470 oznacza 47pF
  • napis 471 oznacza 470pF

Dodatkową literą można oznaczyć napięcie znamionowe w kondensatorze. Konkretne wartości napięcia odpowiadają innym literom:

  • a – 63 V
  • b – 100 V
  • c – 160 V
  • d – 250 V
  • e – 400 V
  • f – 630 V
  • h – 1000 V
  • i – 1600 V
  • m – 25 V
  • l – 40 V
  • brak litery – 500 V

Dla odróżnienia dużą literą oznacza się tolerancję. Przykłady liter:

  • E 0,005
  • L 0,01
  • P 0,02
  • W 0,05
  • B 0,1
  • C 0,25
  • D 0,5
  • F 1
  • G 2

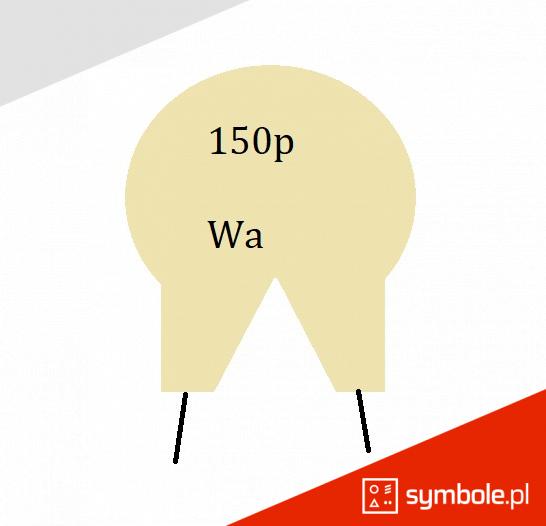

Kondensator

Oznaczenia te wypisane są na kondensatorach. Górna wartość oznacza zwykle pojemność, dolna lewa – tolerancję, dolna prawa – napięcie.
