Oznaczenia elektryczne

Czym są oznaczenia elektryczne?

Instalacja elektryczna to podstawowa w każdym budynku sieć. Może pełnić ona różne funkcje i być mniej lub bardziej rozbudowana, podstawowe elementy pozostają jednak takie same. Aby podłączyć i zrozumieć daną instalację elektryczną należy umieć przeczytać pewne oznaczenia elektryczne. Ta wiedza jest niezbędna do poprawnego rozumienia schematu elektrycznego. Podstawowe symbole elektryczne są dostępne dla każdego użytkownika sieci, nie tylko dla specjalistów. Można je spotkać przede wszystkich na planach służących do rozrysowania instalacji podczas budowy domu lub innej nieruchomości.

Jak wyglądają oznaczenia elektryczne?

Oznaczenia elektryczne to symbole wszystkich elementów instalacji, które są niezbędne, aby płynął nią prąd i by była ona bezpieczna dla użytkowników. Przedstawione poniżej symbole są obecne na większości schematów elektrycznych.

Podstawowe symbole elektryczne

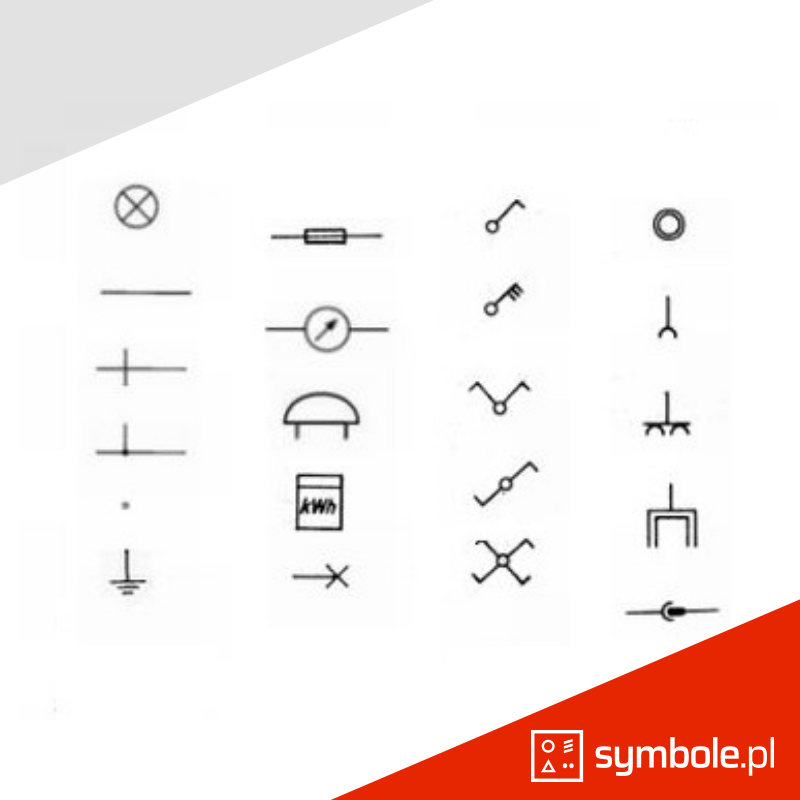

Na rysunku zostały przedstawione kolejno: symbol żarówki, przewód elektryczny (doprowadzający prąd), skrzyżowanie przewodów, połączenie przewodów, puszka, uziemienie, bezpiecznik, instrument pomiarowy, dzwonek, licznik energii, wpust oświetleniowy, łącznik jednobiegunowy (z jedną wypustką), łącznik trójbiegunowy (z trzema wypustkami), łącznik szeregowy, łącznik schodowy, łącznik krzyżowy, przycisk łączeniowy, gniazdo wtyczkowe pojedyncze (gniazdko), gniazdo wtyczkowe podwójne ze stykami ochronnymi, gniazdo wtyczkowe antenowe, złącze, wtyk i gniazdo.
