Symbol kamery

Czym jest symbol kamery?

Symbol kamery należy do serii symboli CCTV( telewizji dozorowej), należącej do symboli systemów alarmowych. Istnieje kilka rodzajów symbolu kamery, w zależności od tego, jaki typ kamery jest przez nie oznaczany.

Jak wygląda symbol kamery?

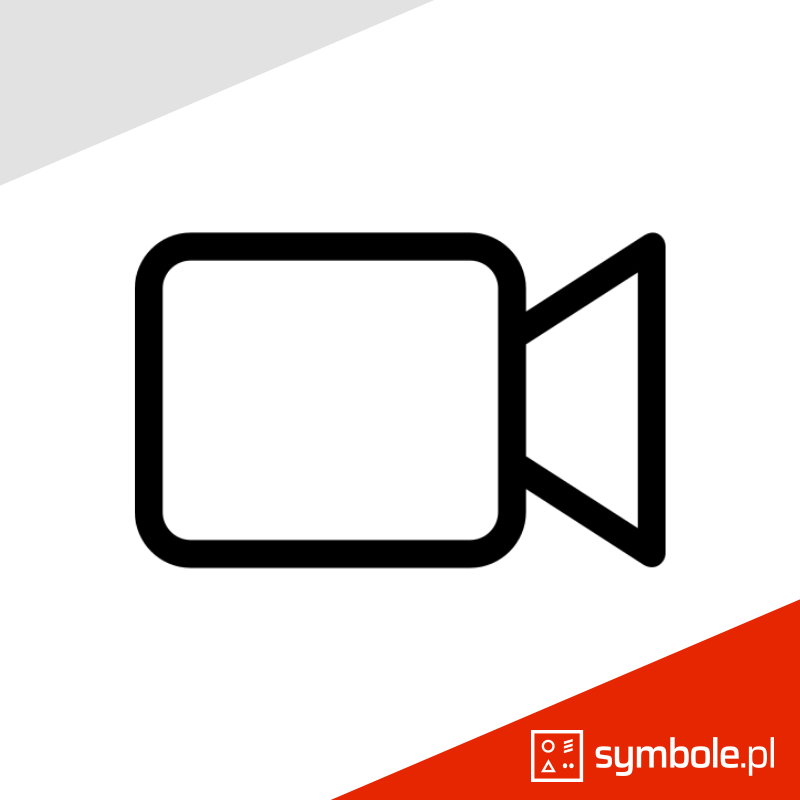

Za podstawowy symbol kamery uznaje się ten złożony z prostokąta i połączonego z nim trapezu, co ma wyobrażać widok boczny kamery.

Inne typy symboli kamer to:

• kamera pochylno-obrotowa – w obrębie prostokąta znajduje się strzałka zakończona dwoma grotami,
• kamera pochylno-obrotowa + zoom – ten symbol od poprzedniego różni się pionowymi liniami na trapezie,
• kamera w obudowie zewnętrznej – pierwotny symbol został otoczony prostokątem,
• kamera z wbudowanym oświetlaczem – symbol podstawowy wzbogacony o wpisane w prostokąt koło z krzyżem w środku,
• kamera sieciowa – tym razem na prostokącie umieszczono dwie prostopadłe do siebie linie,
• kamera kopułkowa z wbudowanym oświetlaczem – symbol podobny do kamery z wbudowanym oświetlaczem, ale wpisany w półowal,
• kamera kopułkowa PTZ – tym razem to symbol kamery pochylno-obrotowej z zoomem został wpisany w półowal.
