Symbol generatora

Czym jest generator elektryczny?

Jest to urządzenie elektryczne, które przetwarza na energię elektryczną inne rodzaje energii, np. mechaniczną. W większości generatorów energia jest wytwarzana na zasadzie indukcji elektromagnetycznej. Energia mechaniczna w generatorze powstaje np. dzięki parze wodnej, która pojawia się w wyniku spalania paliwa kopalnego i napędza turbinę.

Jak wygląda symbol generatora?

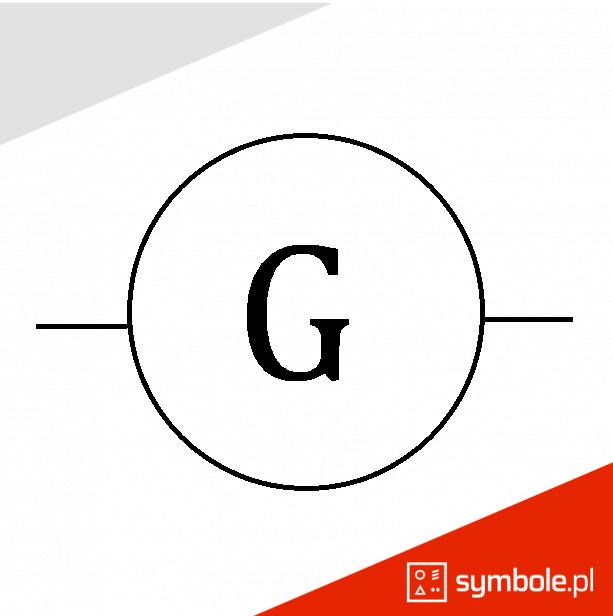

W podstawowej formie symbol generatora to okrąg z wpisaną w środek literą „G” i dwiema liniami przyłączonymi na zewnątrz okręgu. W zależności od wariantu generatora, detale w symbolu się zmieniają np. generator prądu zmiennego o wysokich częstotliwościach będzie miał dodane trzy linie faliste tuż pod literą „G” itp.

Gdzie można znaleźć symbol generatora?

To symbol techniczny, potrzebny zwłaszcza w schematach elektrycznych, rzadziej spotykany na urządzeniach.
