Symbol falownika

Czym jest falownik?

Falownik jest urządzeniem elektrycznym, zmieniającym prąd stały na zmienny. Ze względu na źródło zasilania wyróżnia się falowniki napięcia i prądu

Jak wygląda symbol falownika?

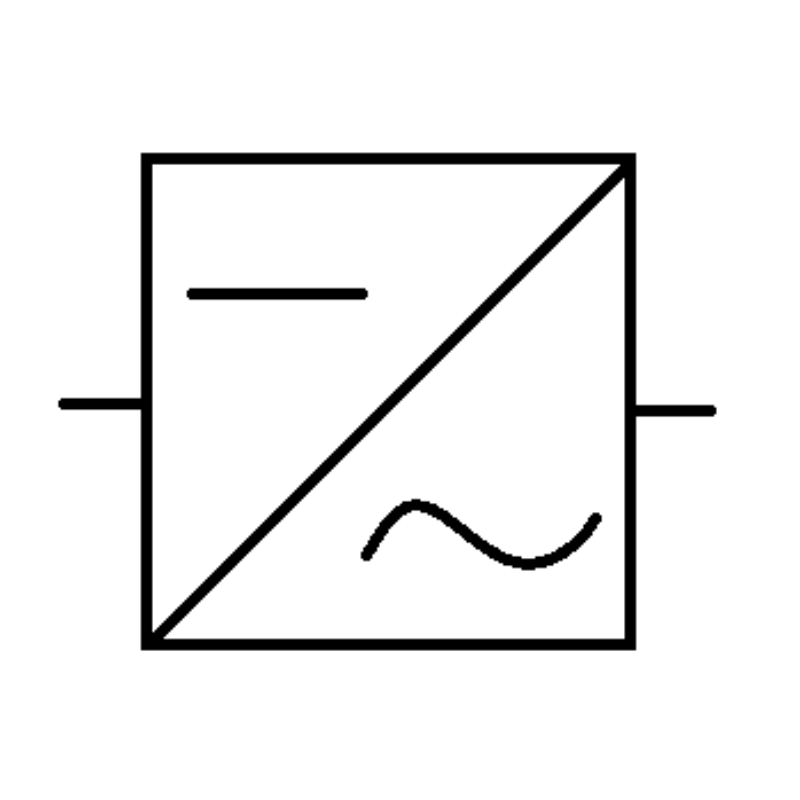

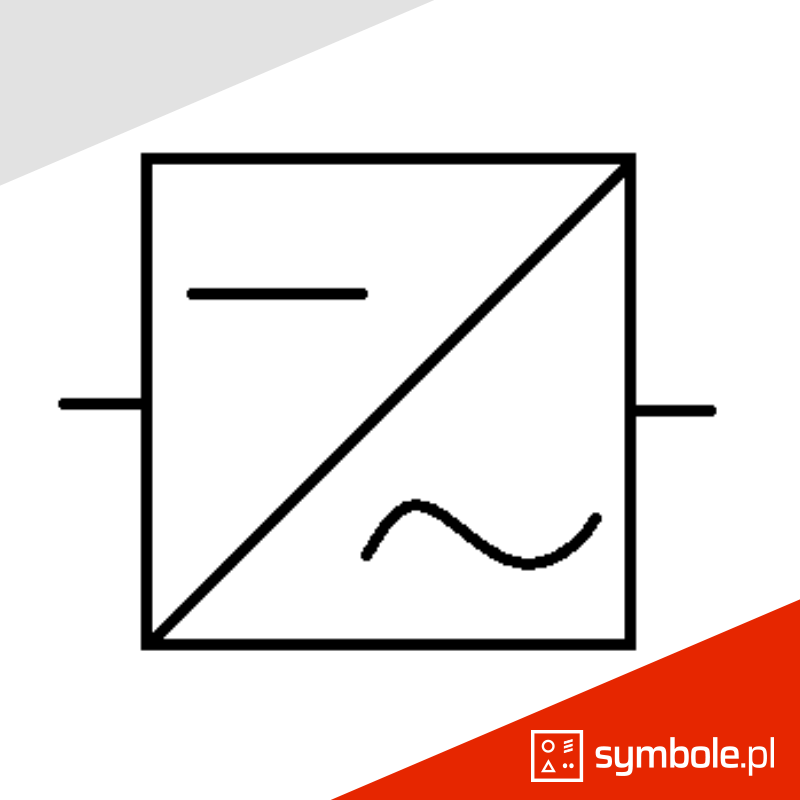

Falownik przyjmuje formę kwadratu, podzielonego na dwa trójkąty, w których umieszczone są dwie linie – w jednym pozioma prosta, w drugim pozioma falowana. Dwie krótkie linie wychodzą prostopadle z pionowych boków kwadratu.

Gdzie pojawia się symbol falownika?

Symbol falownika to oznaczenie charakterystyczne dla schematów elektrycznych.
