Oznaczenia łożysk

Oznaczenia łożysk to symbole określające podstawowe cechy łożyska, takie jak rodzaj łożyska, wykonanie podstawowe, wymiary główne oraz cechy konstrukcyjne elementów łożyskowych.

Oznaczenia łożysk dzielą się na podstawowe i dodatkowe. Są zwykle wygrawerowane lub wytłoczone na łożyskach.

Jakie są oznaczenia łożysk?

Oznaczenie łożyska składa się z następujących elementów:

1) oznaczenia podstawowe;

oznaczenia podstawowe to od 3-5 cyfr, niekiedy również kombinacja liter, gdzie pierwsza cyfra lub litera albo kombinacja liter oznacza typ łożyska oraz wykonanie podstawowe.

Dwie kolejne cyfry to natomiast oznaczenie serii wymiarowej ISO – pierwsza z nich to ciąg szerokości lub wysokości, druga to ciąg średnic.

Ostatnie dwie cyfry to oznaczenie kodu wielkości otworu łożyska;

2) oznaczenia dodatkowe;

do dodatkowych oznaczeń łożysk należą przedrostki i przyrostki, zawierające dodatkowe informacje na temat łożysk.

Przedrostek znajduje się na początku oznaczenia, przed oznaczeniem podstawowym, zwykle oddzielony spacją. Oznacza elementy składowe lub odmiany wykonania łożysk.

Przyrostek znajduje się na końcu oznaczenia, oddzielony spacją. Oznacza konstrukcję łożyska lub odmiany wykonania, różne od konstrukcji podstawowej.

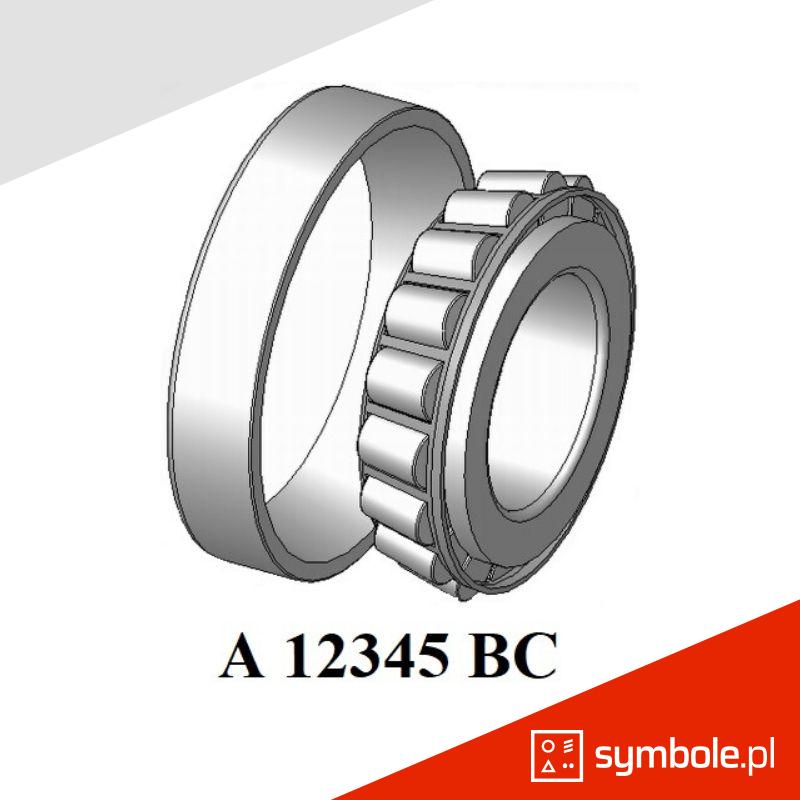

Schemat oznaczenia łożyska: A 12345 BC (A – przedrostek, 12345 – oznaczenie podstawowe, BC – przyrostek)
