Symbol uziemienia

Czym jest symbol uziemienia?

Uziemienie to przewód, który łączy ciało naelektryzowane z ziemią, aby stało się elektrycznie obojętne. Oznaczający go symbol to techniczny znak, element składowy specjalistycznych schematów elektrycznych.

Jak wygląda symbol uziemienia?

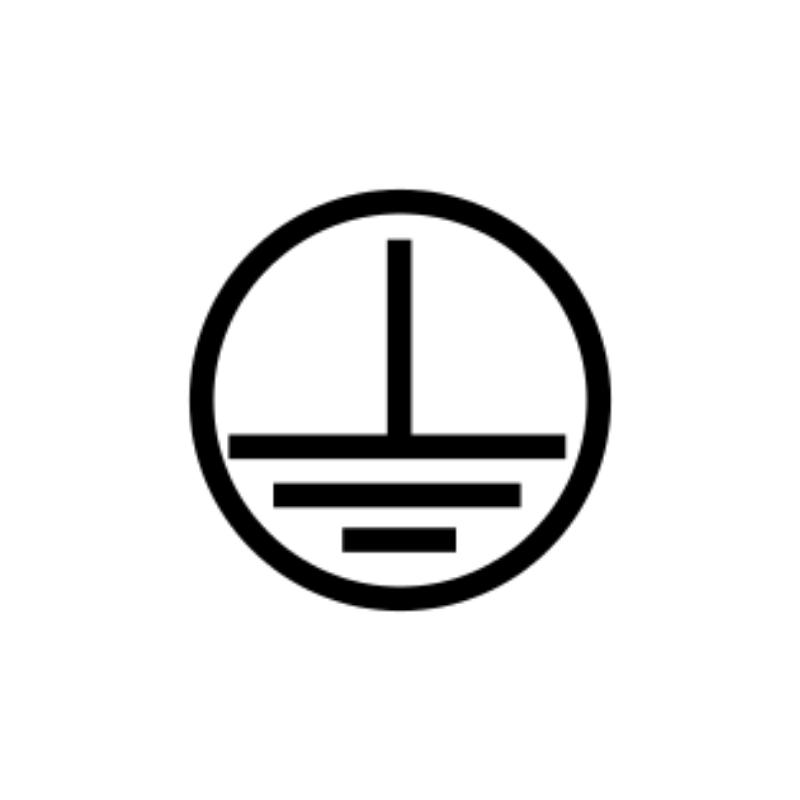

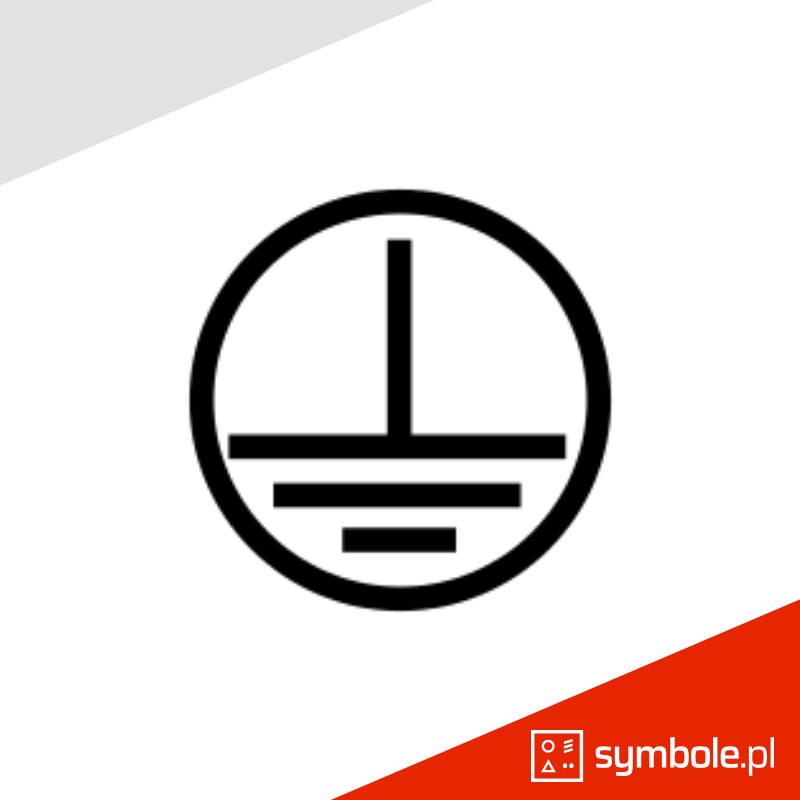

Jest to kombinacja pionowej linii prostej z trzema poziomymi liniami, ułożonymi do niej prostopadle. Linia położona najwyżej, jest połączona z kreską pionową. Istnieją też dwa inne rodzaje uziemień z nieco innymi symbolami: uziemienie bezszumowe – z linią w kształcie paraboli umieszczoną nad poziomymi kreskami i uziemienie ochronne – w przypadku tego znaku linie poziome otoczone są okręgiem.

Gdzie można znaleźć symbol uziemienia?

Symbol uziemienia pojawia się przede wszystkim na przewodach elektrycznych lub uziomach, czyli drutach uziemiających.
